一：两管制系统

◆ 两管制冷热合用型

两管制冷热合用型系统，主要由温控器、风机盘管和电动阀构成。其中，电动阀依据不同的应用情境，可分为两通阀和三通阀。在无旁通设置的系统中，两通阀得以应用；而当系统配备旁通时，三通阀则更为适宜。在正常制冷或供热状态下，冷水/热水会通过盘管进行循环，当无需制冷或供热时，则通过旁通回流，避免冷水/热水流经盘管系统。此外，电动阀还可根据控制原理进一步细分为两线阀和三线阀。

该系统的工作原理在于温控器对房间温度的实时监控。温控器会不断将当前温度与设定温度进行对比，并根据对比结果来控制电动阀的开关状态，从而实现对房间温度的精准调控。在配线方面，强电线缆建议选用BV1.0单股铜线。对于不控阀系统，需要布设5根线；两线阀系统则需要6根；而三线阀系统则需布设7根线。

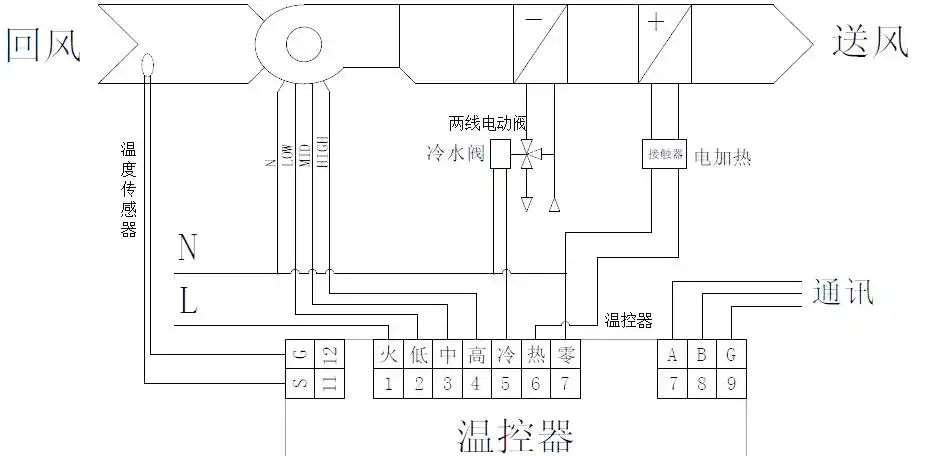

两管制带电加热型系统，由温控器、风机盘管、电动阀、电加热器以及接触器等关键组件构成。其工作原理在于温控器的实时监控。温控器会持续检测室内的实际温度，并与预设的温度值进行比较。基于这一比较结果，温控器会相应地控制电动阀和电加热器的开关状态，以确保房间的温度能够稳定在设定的范围内。在配线方面，该系统推荐使用BV1.0单股铜线作为强电线缆，并且需要布设7根线以满足系统的需求。

◆ 两管制带电加热型

接下来，我们将探讨两管制带电加热型风机盘管系统的工作原理及特点

二：四管制系统

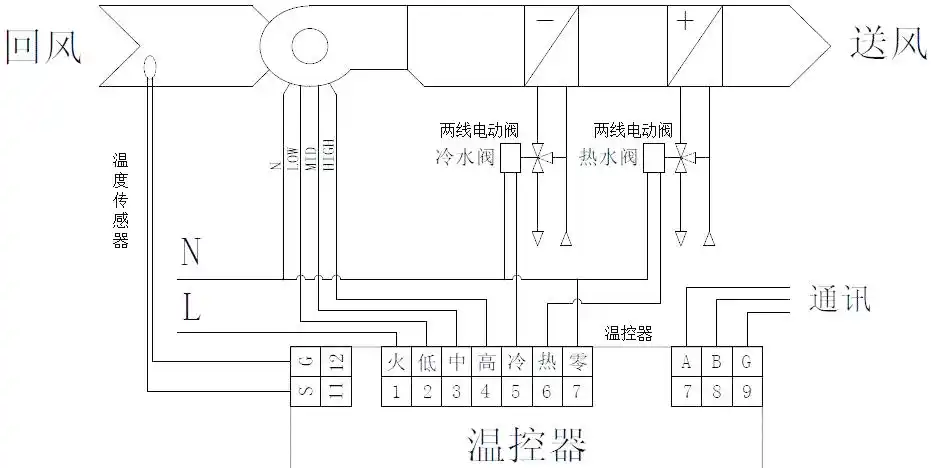

四管制系统主要由温控器、风机盘管和电动阀构成。其中，电动阀根据系统的不同配置，可分为两通阀和三通阀。在无旁通系统的情况下，通常选用两通阀；而当系统设有旁通时，则采用三通阀。在正常制冷或供热状态下，冷水或热水会经过盘管流回，而在无需制冷或供热时，则通过旁通流回。

其工作原理如下：四管制系统配备了独立的冷冻水和热水两套换热设备。当需要供冷时，打开冷水阀；若需供热，则打开热水阀。温控器会实时监测室温并与预设温度对比，进而通过控制电动阀的开关状态来维持房间的恒温。此外，该系统的配线需求为：推荐使用BV1.0单股铜线作为强电线缆，并需布设7根线以满足系统的运行需求。

◆ 一控多风机盘管系统

接下来，我们将进一步探讨一控多风机盘管系统的工作原理及特点。

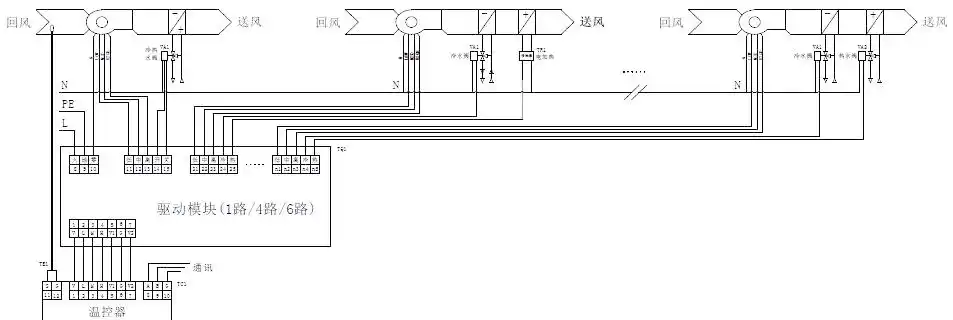

系统组成：一控多风机盘管系统，顾名思义，是为大空间内多个风机盘管设计的。该系统融合了分体温控器、驱动模块、风机盘管以及电动阀等核心组件。

工作原理：该系统通过分体温控器与驱动模块的协同作用，实现对多路风机盘管的集中控制，确保同启同停。温控器持续监测室内温度，并与预设温度进行对比，进而通过操控电动阀的开关来维持恒温状态。

系统配线要求：对于驱动模块的电源线，推荐采用BV2.5单股铜线。而从驱动模块到风机盘管的电缆，在不控阀的情况下需布设3根，两管制两线阀时为4根，其他情况则为5根。此外，温控器与驱动模块之间的连接线缆建议选用RVV0.5规格的软线，不控阀时需布设5根，两管制两线阀时为6根，其他情况则为7根。需特别留意的是，线缆的最大允许长度为10米。
